هنگام طراحی aسقف درز ایستاده کورتنیکی از نادیده گرفتهشدهترین چالشهای مهندسی، انبساط و انقباض حرارتی است. این امر به ویژه در پروژههای دهانه بزرگ که طول پانلها میتواند از 10 تا 20 متر تجاوز کند بسیار مهم است.

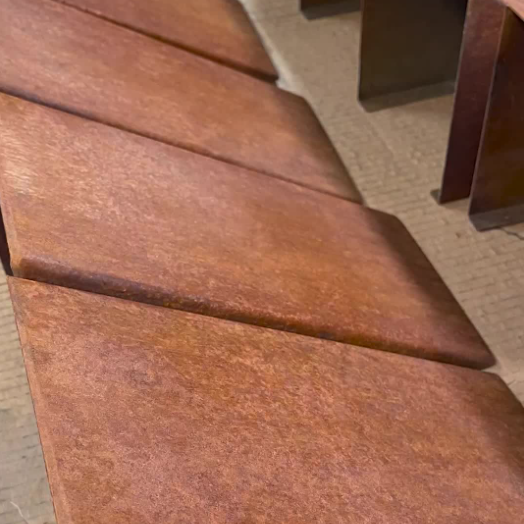

سقف درز ایستاده کورتن
بر خلاف مواد معمولی، سقف درز ایستاده فولاد کورتن ترکیبی از استحکام بالا با انعطاف پذیری نسبتا کم است. در حالی که این عملکرد سازه را بهبود می بخشد، به این معنی است که تنش حرارتی را نمی توان به راحتی با تغییر شکل جذب کرد. اگر به درستی مدیریت نشود، این تنش مستقیماً به بست ها و درزها منتقل می شود و منجر به خرابی سیستم می شود.
در بسیاری از پروژه های شکست خورده درز ایستاده کورتن، علت اصلی خود مواد نیست-بلکه طراحی سیستم گیره نادرست است.
1. علم: پانل کورتن چقدر گسترش می یابد؟
مانند تمام فلزات، پانل های کورتن درز ایستاده با تغییرات دما منبسط و منقبض می شوند.
یک محاسبه ساده:
- ضریب انبساط حرارتی فولاد ≈ 12 × 10-6 / درجه
- تغییرات دما (ΔT) در پروژه های واقعی: 50-80 درجه
2. راه حل اصلی: طراحی گیره کشویی
برای تطبیق حرکت حرارتی، سیستمهای سقف درز ایستاده فولاد کورتن مدرن به سیستمهای گیره کشویی متکی هستند.
کلیپ ثابت در مقابل گیره کشویی
سقف درز ایستاده کورتن که به درستی مهندسی شده باشد باید همیشه شامل موارد زیر باشد:
کلیپ های ثابت (نقاط لنگر):
اینها پانل را در موقعیت قفل می کنند و حرکت جهت را کنترل می کنند
گیره های کشویی (نقاط متحرک):
اینها به پانل ها اجازه می دهد تا آزادانه در طول خود منبسط و منقبض شوند
گیره های کشویی چگونه کار می کنند
گیره های کشویی مورد استفاده در سیستم های کورتن درز ایستاده با موارد زیر طراحی شده اند:
- سوراخ های شکاف دار یا سیستم های ریلی
- محدوده حرکتی کنترل شده (معمولاً 10-20 میلی متر)
- ساخت و ساز فولادی ضدزنگ یا روکش شده با استحکام بالا-
این طراحی تضمین می کند که حرکت حرارتی به جای انتقال به پانل یا درز، در سیستم گیره جذب می شود.
3. ملاحظات کلیدی طراحی برای پروژه های طولانی-
3.1 کنترل طول پانل
برای-کاربردهای سقف درز ایستاده کورتن در مقیاس بزرگ:
- از طول بیش از حد تک پانل خودداری کنید
- پانل ها را برای سقف های بسیار طولانی در نظر بگیرید
- پانل های بلندتر=حرکت حرارتی بیشتر=فشار بیشتر روی گیره ها.
3.2 فاصله کلیپ و توزیع بار
فاصله مناسب در سیستم های سقف درز ایستاده کورتن بسیار مهم است:
- کلیپ های خیلی کم → تمرکز استرس
- نقاط ثابت بیش از حد → محدودیت حرکت
- یک چیدمان متعادل هم پایداری ساختاری و هم انعطاف پذیری حرارتی را تضمین می کند.
3.3 فاصله کشویی مجاز
هر سیستم درز ایستاده کورتن باید تعریف کند:
- حداکثر طول انبساط
- تحمل لغزش مورد نیاز
- لغزش ناکافی یکی از شایع ترین علل خرابی در هر دو سیستم روکش درز ایستاده و سقف است.
4. اشتباهات رایجی که منجر به خرابی سقف می شود
❌ فقط از کلیپ های ثابت استفاده کنید
این به طور کامل حرکت را محدود می کند و منجر به تجمع استرس می شود.
❌ نادیده گرفتن انبساط حرارتی در طراحی
بسیاری از پیمانکاران با سقف های درز ایستاده فولاد کورتن مانند سیستم های سقف استاندارد برخورد می کنند-این یک اشتباه اساسی است.
❌ محدوده لغزشی ناکافی
اگر کلیپ نتواند بسط واقعی را در خود جای دهد، در چرخه های مکرر از کار می افتد.
❌ تطبیق ضعیف مواد
استفاده از بست های ناسازگار یا گیره های{0}}کیفیت پایین در سیستم های کورتن درز ایستاده می تواند خستگی و خوردگی را تسریع کند.
5. ارزش مهندسی: چرا این موضوع برای خریداران مهم است
برای توسعه دهندگان و پیمانکاران، طراحی حرارتی مناسب در سقف درز ایستاده کورتن به طور مستقیم بر:
- طول عمر سقف
- هزینه های نگهداری
- ایمنی سازه
- عملکرد بصری (بدون تغییر شکل یا موج)
یک سقف درز ایستاده کورتن که به خوبی طراحی شده باشد فقط مربوط به مواد نیست- بلکه یک سیستم مهندسی کامل است.
6. از تفکر مادی تا سیستمی
انبساط حرارتی مشکلی نیست-این یک رفتار فیزیکی قابل پیش بینی است. تفاوت واقعی در نحوه مدیریت آن نهفته است.
محلول درز ایستاده کورتن با کارایی بالا-باید شامل موارد زیر باشد:
- محاسبه دقیق گسترش
- طراحی مناسب گیره کشویی
- طرح بندی پانل بهینه شده
- مهندسی سیستم حرفه ای
خواه در پوشش بام یا روکش درز ایستاده کورتن استفاده شود، تنها یک رویکرد کاملاً مهندسی شده میتواند دوام و عملکرد طولانی مدت- را تضمین کند.
اگر برای مدت طولانی برنامه ریزی می کنید-سقف درز ایستاده کورتنپروژه، امروز برای پشتیبانی فنی-مبتنی بر پروژه با ما تماس بگیرید.
برای دریافت قیمت سیستم سقف فولادی کورتن درز ایستاده با هم اکنون تماس بگیرید
س: سقف من شبیه فولاد خاکستری است. چه زمانی نارنجی/قهوه ای می شود؟
پاسخ: کورتن معمولاً در وضعیت نامطلوب-آبی (آبی-خاکستری) ارسال میشود. تغییر به آب و هوای محلی شما بستگی دارد:
نارنجی/قرمز روشن: 1 تا 3 ماه قرار گرفتن در معرض.
قهوه ای عمیق/شکلاتی: 1 تا 2 سال.
بنفش تیره/پتینه پایدار: 5+ سال.
اگر از روز اول به زیبایی خاصی نیاز دارید، لطفاً در مورد فرآیند هوازدگی سریع شیمیایی ما بپرسید.
س: آیا الزامات نصب خاصی برای کورتن درز ایستاده وجود دارد؟
ج: بله. کورتن نیاز به مدیریت حرفه ای دارد:
تهویه: برای جلوگیری از خوردگی "داخل-بیرون" ناشی از تراکم محبوس شده، به یک لایه تهویه (زیر سازه یا تشک) بین فولاد و عرشه سقف نیاز است.
اتصال دهنده ها: شما باید از بست های فولادی ضد زنگ (درجه 304 یا 316) یا اتصال دهنده هایی با روکش خاص استفاده کنید. اتصال دهنده های گالوانیزه یا روی با کورتن واکنش داده و زودتر از موعد از کار می افتند.
انبساط: مانند تمام سقف های فلزی، اجازه انبساط/انقباض حرارتی در گیره های درز ایستاده را بدهید.
س: پانل های شما با چه استانداردهای موادی مطابقت دارند؟
پاسخ: پانل های ما بر اساس ASTM A606-4 (فولاد آلیاژی{{4} با استحکام بالا، کم{4}} با مقاومت در برابر خوردگی اتمسفر بهبود یافته) یا ASTM A588 تولید میشوند. ما گواهی آزمایش آسیاب (MTC) را با هر محموله برای تأیید ترکیب شیمیایی (مس، کروم و نیکل) ارائه می دهیم که خواص "خود ترمیمی" فولاد را تضمین می کند.
